Adhesivo conductor eléctrico para PCB (circuito impreso)
El adhesivo conductor de electricidad ofrece muchas ventajas frente a los procesos de soldadura convencionales. El adhesivo conductor es la solución perfecta para realizar contactos eléctricos en sustratos sensibles a la temperatura. El adhesivo también es más flexible que la soldadura y más resistente a las vibraciones. Nuestros adhesivos conductores no contienen plomo ni disolventes.
Existen dos tipos de adhesivos conductores de electricidad: isótropos y anisótropos. El adhesivo conductor isótropo (ICA) conduce la electricidad en todas las direcciones. Se utiliza para aplicaciones como el contacto y la unión de componentes de montaje superficial (CMS) o SMD (surface monted device) en placas electrónicas.
El adhesivo conductor anisótropo (ACA) contiene cargas a escala de micras, que conducen la electricidad en una sola dirección. Este adhesivo se utiliza, por ejemplo, para componentes sensibles en circuitos integrados, conexiones LCD, contactos en circuitos flexibles y para el encolado de antenas en RFID.
Con su gama Elecolit, Eleco ofrece una amplia gama de adhesivos conductores de electricidad: adhesivo monocomponente que puede automatizarse fácilmente con válvulas de contacto, inyección o serigrafía, así como productos bicomponentes que se endurecen a temperatura ambiente y se conservan durante más tiempo.

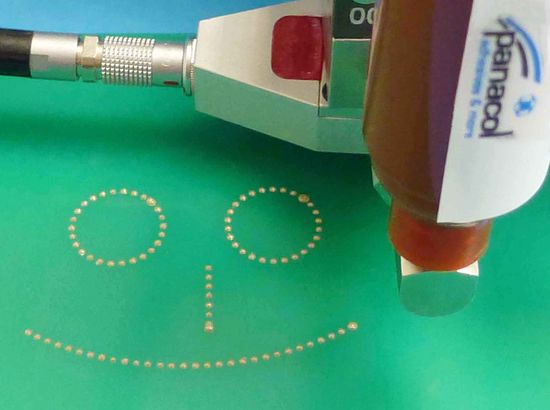

Aplicación de inyección para Elecolit

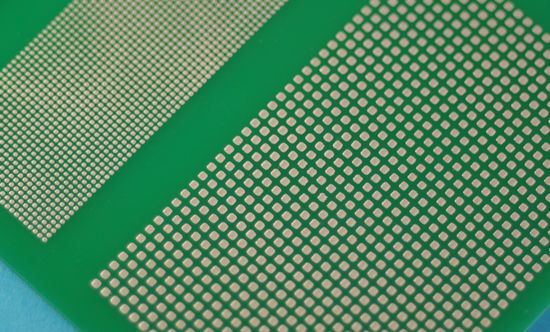

Serigrafía para el adhesivo conductor Elecolit
A continuación encontrará una completa selección de adhesivos conductores eléctricos para PCB :
Conductive adhesive | Application | Viscosity [mPas] | Base | Curing | Properties |
---|---|---|---|---|---|
Elecolit® 3012 |
Encolado de piezas conductoras de electricidad serigrafía |
pastoso | epoxi | térmica |
Conductividad eléctrica (ICA) conductor de calor apto para serigrafía |
Elecolit® 3043 |
Impresión de antenas; encolado de fusibles cerámicos |
4 000-5 000 | epoxi | térmica |
Conductor de electricidad isótropo (ICA) conductor de calor |
Elecolit® 3653 |
Encolado de piezas conductoras de electricidad; ideal para piezas sometidas a altas vibraciones |
8 000-13 000 | epoxi | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor |
Elecolit® 3655 | Fijación de LED | tixótropo | epoxi | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor color: plata |
Elecolit® 3025 | Encolado de componentes sensibles al calor | 80 000-90 000 | epoxi bicomponente |
térmica temperatura ambiente |
Conductor de electricidad isótropo (ICA) conductor de calor |
Elecolit® 3036 |
Encolado de componentes sensibles al calor encolado de circuitos flexibles |
pastoso | epoxi bicomponente |
térmica temperatura ambiente |
Conductor de electricidad isótropo (ICA) conductor de calor |
Elecolit® 323 | Encolado de componentes electrónicos | pastoso | epoxi bicomponente | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor |
Elecolit® 325 | Encolado de componentes sensibles al calor | pastoso | epoxi bicomponente | térmica |
Conductor de electricidad isótropo (ICA) conductor de calor |
Elecolit® 336 | Encolado de componentes sensibles al calor | pastoso | epoxi bicomponente | térmica, temperatura ambiente |
Électroconductrice isotrope (ICA) thermoconductrice |
Elecolit® 327 | Encolado de piezas conductoras de electricidad | pastoso | poliimida | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor; alta resistencia térmica hasta 275 °C |
Elecolit® 342 | Protección electrostática (ESD) | 1 000-2 000 | acrilato | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor |
Elecolit® 414 | Impresión de pistas en sustratos flexibles | 20 000-25 000 | poliéster | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor |
Elecolit® 3063 |
Encolado de pantallas de cristal líquido (LCD) encolado de conductores flexibles |
150 000-190 000 | acrilato |
UV + presión VIS + presión |
Conductor de electricidad anisótropo (ACA) |
Elecolit® 3064 |
Encolado de pantallas de cristal líquido (LCD); encolado de conductores flexibles |
gel | acrilato |
UV + presión VIS + presión |
Conductor de electricidad anisótropo (ACA) |
Elecolit® 3065 |
Encolado de conductores flexibles; sellado de displays y pantallas digitales |
pastoso | acrilato |
UV + presión VIS + presión térmica |
Conductor de electricidad anisótropo (ACA); Color: transparente-marrón |
Elecolit® 3661 | Encolado de aparatos interconectados flexibles | 20 000-40 000 | epoxi | térmica |
Conductor de electricidad isótropo (ICA); conductor de calor estable, flexible |
